CF法兰系列

CF法兰可提供带螺纹孔或不带螺纹孔两种选择。带螺纹孔的法兰可提供UNCUNf螺纹或公制螺纹。带螺纹孔的法兰带有通孔，因此当螺栓固定到不带螺纹孔的表面上时，螺栓可能会略微从法兰背面突出。
法兰。未攻丝的CF法兰可使用不锈钢螺栓和六角螺母或板螺母相互连接。板螺母可自动对准两个相邻的孔，拧紧螺栓时可用一根手指固定。板螺母适用于大多数外径为1 1/3英寸至10英寸（33.96-254毫米）的法兰。除了六角头螺栓外，CF法兰还可使用12角螺栓，适用于外径为2 3/4英寸至10英寸（33.96-354毫米）的法兰。镀银螺栓无需在洁净室环境中使用防卡剂。

CF法兰组装说明

1. 在螺栓螺纹上涂抹少量耐高温防卡剂

2. 检查两个法兰表面是否清洁，密封边缘是否无缺口和划痕。

3. 戴上干净、无绒手套，拆开垫圈包装。

4. 将垫片放入不可旋转法兰的刀口沉孔中。

5.对齐配合孔图案和泄漏测试槽。

6. 安装合适的螺栓并用手拧紧。检查法兰面是否平行。

7. 用星形拧紧方式将螺栓拧紧 1/4 到 1/2 圈，直到法兰面金属对金属。

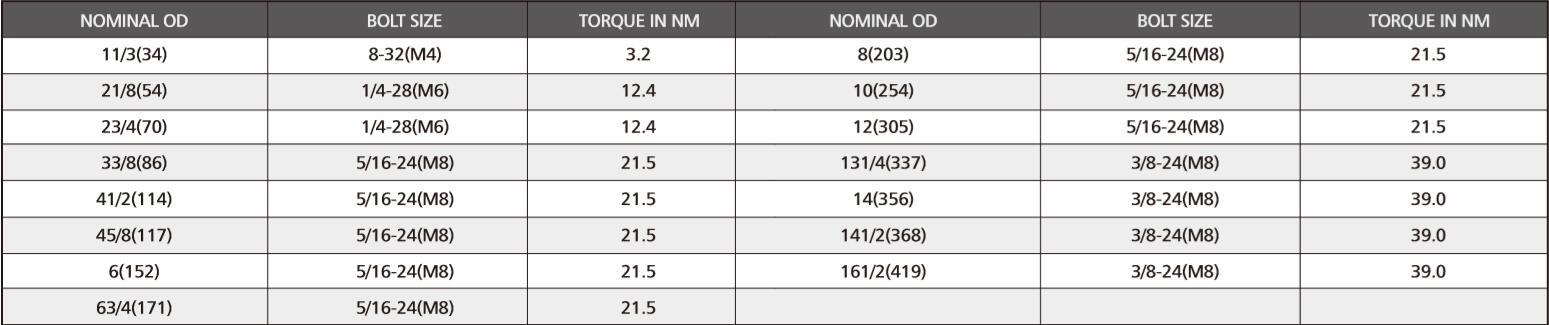

8. 使用相同的方法将紧固件拧紧至规定的扭矩值。

* 美国 CF 法兰制造商根据其外径（以英寸为单位）来命名，例如 CF600 法兰的外径约为 6 英寸。

这些法兰的欧洲标识方式有多种：法兰外径以毫米为单位测量，法兰内径沉孔（用于焊接管材的加工区域）以毫米为单位测量，或最大通孔内径以毫米为单位测量。为便于命名，测量值四舍五入到最接近的毫米。

美制和公制CF法兰兼容。设计上的唯一区别在于，公制法兰在螺纹孔内加工有公制螺纹。启明可根据客户要求提供公制螺纹法兰。

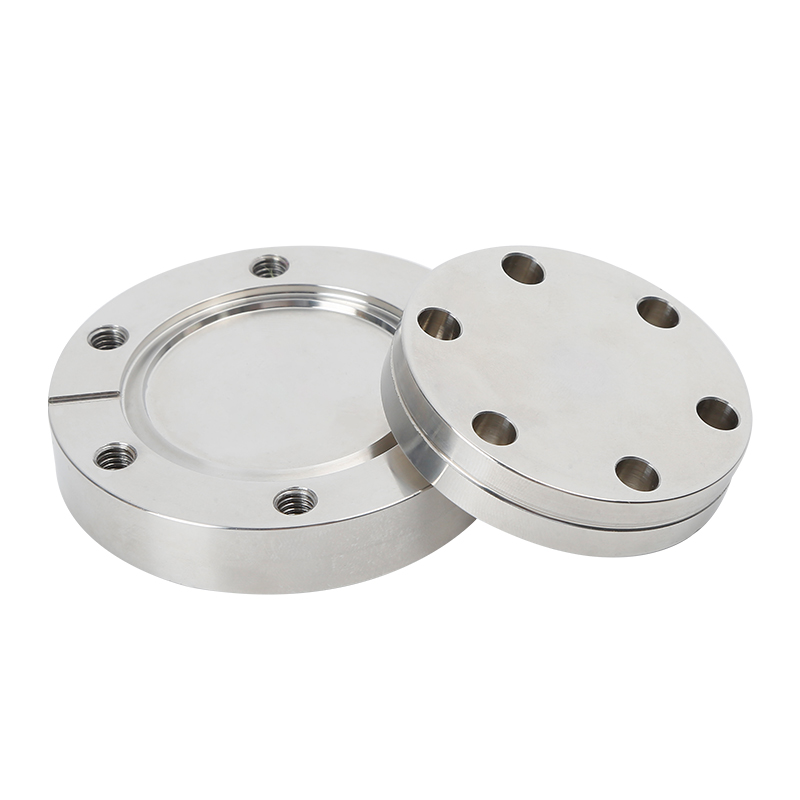

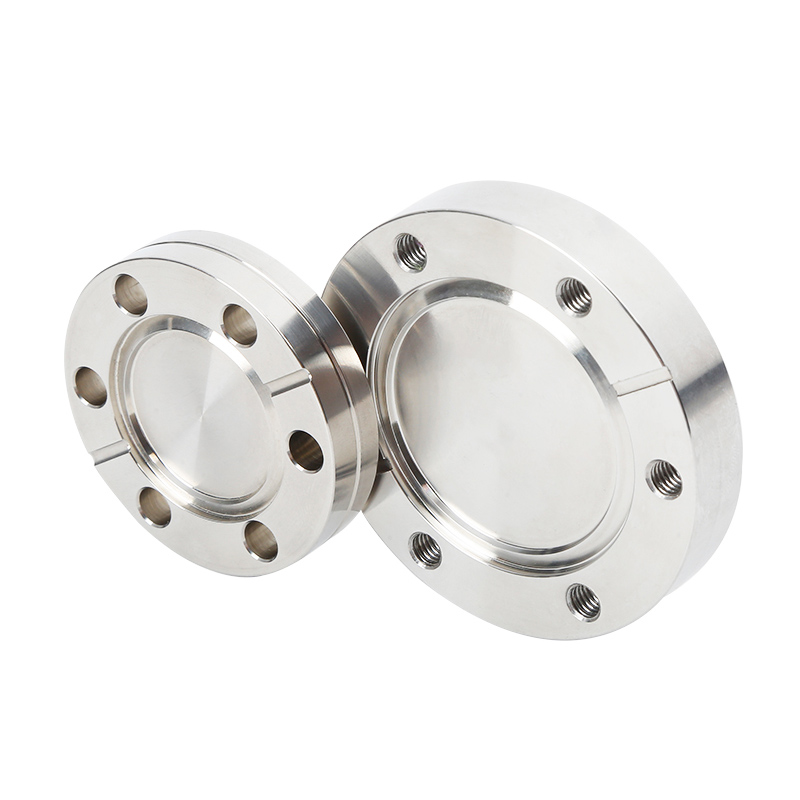

CF 消隐器，固定式

* 材质：SS304/SS316L

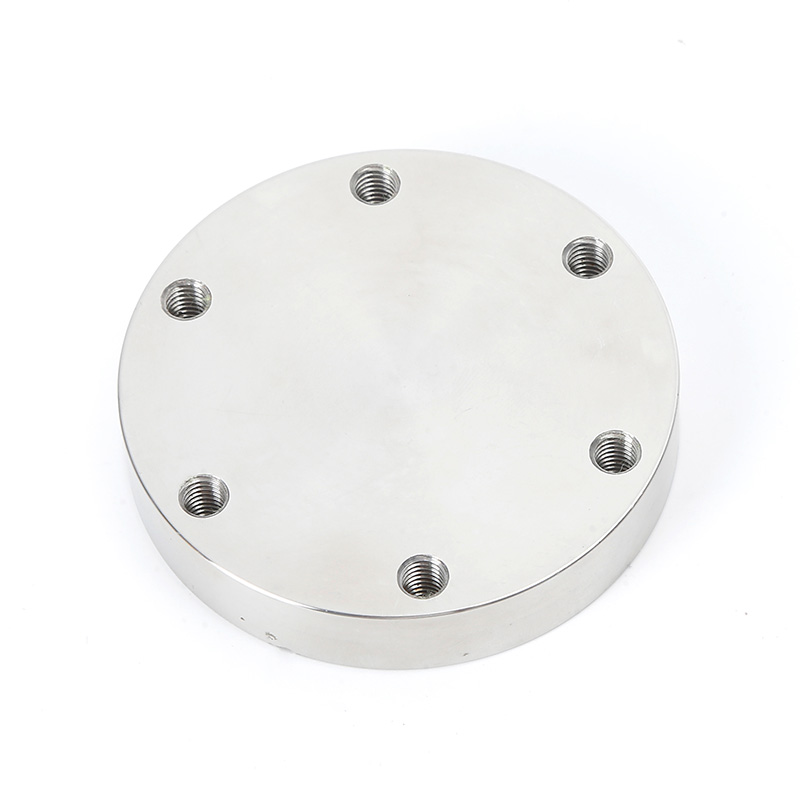

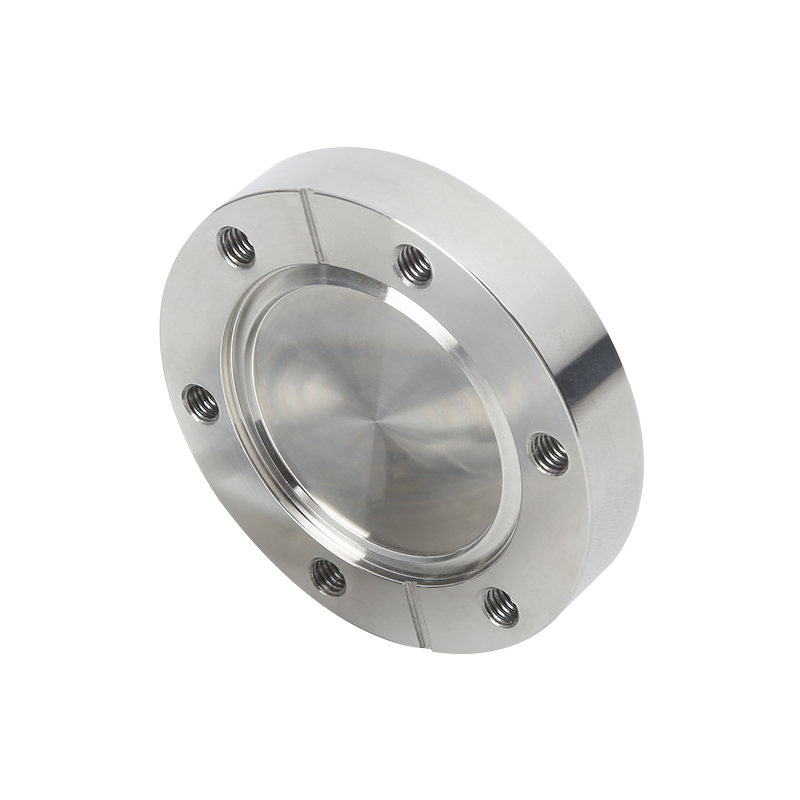

* 螺纹孔和通孔

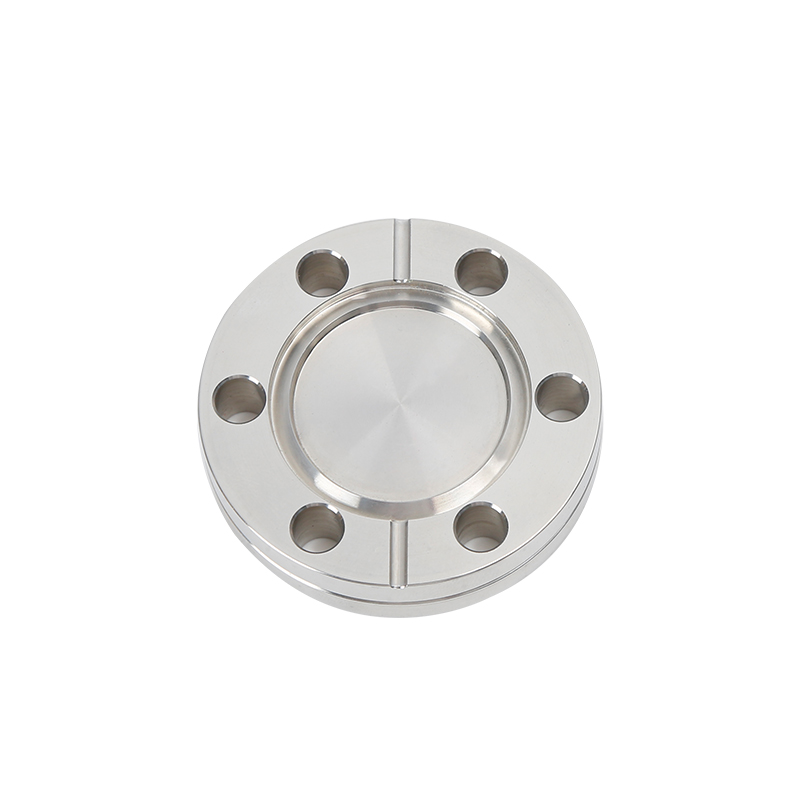

通孔

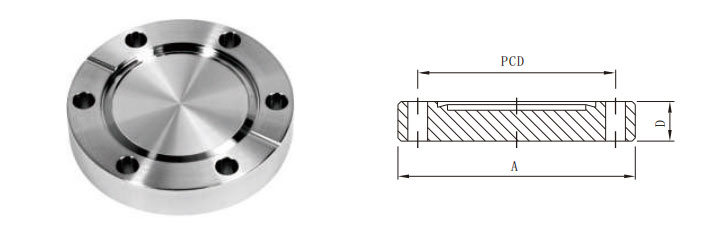

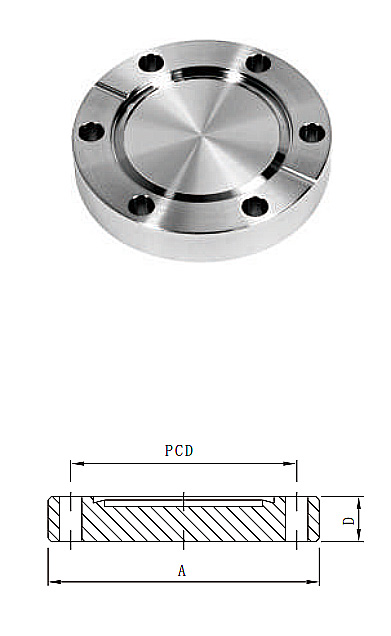

	304 型号	尺寸	A（英寸/毫米）	D（英寸/毫米）	螺栓孔		PCD（英寸/毫米）	PCD（英寸/毫米）	净重/克
					迪亚	不。
	GBF01H1F164	CF16	1.33英寸/33.8	0.3英寸/7.6	0.172英寸/4.4毫米	6	1.062英寸/26.97	6
	GBF01H1F254	CF25	2.12英寸/53.8	0.47英寸/11.9	0.265英寸/6.7毫米	6	1.625英寸/41.28	6	180
	GBF01H1F354	CF35	2.75英寸/70	0.5英寸/12.7	0.265英寸/6.7毫米	6	2.312英寸/58.72	6	350
	GBF01H1F504	CF50	3.38英寸/85.7	0.62英寸/15.75	0.332英寸/8.43毫米	8	2.85英寸/72.39	6
	GBF01H1F634	CF63	4.5英寸/114.3	0.68英寸/17.4	0.332英寸/8.43毫米	8	3.628英寸/92.15	6
	GBF01H1F804	CF80	4.62英寸/117.5	0.75英寸/19.1	0.332英寸/8.43毫米	10	4.03"/1 02.4	6
	GBF01H1F1004	CF100	6英寸/152.4	0.78英寸/19.9	0.332英寸/8.43毫米	16	5.128英寸/130.25	8
	GBF01H1F1604	CF160	8英寸/203.2	0.88英寸/22.3	0.332英寸/8.43毫米	20	7.128英寸/181.05	8
	GBF01H1F2004	CF200	10"/254	0.97英寸/24.6	0.332英寸/8.43毫米	24	9.128英寸/231.85	8
	GBF01H1F2504	CF250	12英寸/304	1.12英寸/28.45	0.332英寸/8.43毫米	32	11.181英寸/283.97	10
	GBF01H1F2704	CF270	13.25英寸/336.6	1.12英寸/28.45	0.39英寸/9.9毫米	30	12.06英寸/306.3	10
	GBF01H1F3004	CF300	14英寸/355.6	1.12英寸/28.45	0.39英寸/9.9毫米	30	12.81英寸/325.4	16
	GBF01H1F3504	CF350	16.5英寸/419.1	1.12英寸/28.45	0.39英寸/9.9毫米	36	15.31英寸/388.9	20

公制螺纹

	304 型号	尺寸	A（英寸/毫米）	D（英寸/毫米）	公制螺纹		PCD（英寸/毫米）	净重/克
					线	不。
	GBFO1M1F164	CF16	1.33英寸/33.8	0.3英寸/7.6	M4	6	1.062英寸/26.97
	GBF01M1F254	CF25	2.12英寸/53.8	0.47英寸/11.9	M6	6	1.625英寸/41.28	180
	GBF01M1F354	CF35	2.75英寸/70	0.5英寸/12.7	M6	6	2.312英寸/58.72	350
	GBF01M1F504	CF50	3.38英寸/85.7	0.62英寸/15.75	M8	8	2.85英寸/72.39
	GBF01M1F634	CF63	4.5英寸/114.3	0.68英寸/17.4	M8	8	3.628英寸/92.15
	GBFO1M1F804	CF80	4.62英寸/117.5	0.75英寸/19.1	M8	10	4.03英寸/102.4
	GBF01M1F1004	CF100	6英寸/152.4	0.78英寸/19.9	M8	16	5.128英寸/130.25
	GBF01M1F1604	CF160	8英寸/203.2	0.88英寸/22.3	M8	20	7.128英寸/181.05
	GBF01M1F2004	CF200	10"/254	0.97英寸/24.6	M8	24	9.128英寸/231.85
	GBF01M1F2504	CF250	12英寸/304	1.12英寸/28.45	M8	32	11.181英寸/283.97
	GBF01M1F2704	CF270	13.25英寸/336.6	1.12英寸/28.45	M10	30	12.06英寸/306.3
	GBF01M1F3004	CF300	14英寸/355.6	1.12英寸/28.45	M10	30	12.81英寸/325.4
	GBF01M1F3504	CF350	16.5英寸/419.1	1.12英寸/28.45	M10	36	15.31英寸/388.9

UNC螺纹

	304 型号	尺寸	A（英寸/毫米）	D（英寸/毫米）	UNC螺纹		PCD（英寸/毫米）	净重/克
					线	不。
	GBFO1T1F164	CF16	1.33英寸/33.8	0.3英寸/7.6	8-32	6	1.062英寸/26.97
	GBF01T1F254	CF25	2.12英寸/53.8	0.47英寸/11.9	1/4-28	6	1.625英寸/41.28	180
	GBF01T1 F354	CF35	2.75英寸/70	0.5英寸/12.7	1/4-28	6	2.312英寸/58.72	350
	GBF01T1F504	CF50	3.38英寸/85.7	0.62英寸/15.75	5/16-24	8	2.85英寸/72.39
	GBF01T1F634	CF63	4.5英寸/114.3	0.68英寸/17.4	5/16-24	8	3.628英寸/92.15
	GBF01T1F804	CF80	4.62英寸/117.5	0.75英寸/19.1	5/16-24	10	4.03英寸/102.4
	GBF01T1F1004	CF100	6英寸/152.4	0.78英寸/19.9	5/16-24	16	5.128英寸/130.25
	GBF01T1F1604	CF160	8英寸/203.2	0.88英寸/22.3	5/16-24	20	7.128英寸/181.05
	GBF01T1F2004	CF200	10"/254	0.97英寸/24.6	5/16-24	24	9.128英寸/231.85
	GBF01T1F2504	CF250	12英寸/304	1.12英寸/28.45	5/16-24	32	11.181英寸/283.97
	GBF01T1F2704	CF270	13.25英寸/336.6	1.12英寸/28.45	3/8-24	30	12.06英寸/306.3
	GBF01T1F3004	CF300	14英寸/355.6	1.12英寸/28.45	3/8-24	30	12.81英寸/325.4
	GBF01T1F3504	CF350	16.5英寸/419.1	1.12英寸/28.45	3/8-24	36	15.31英寸/388.9
