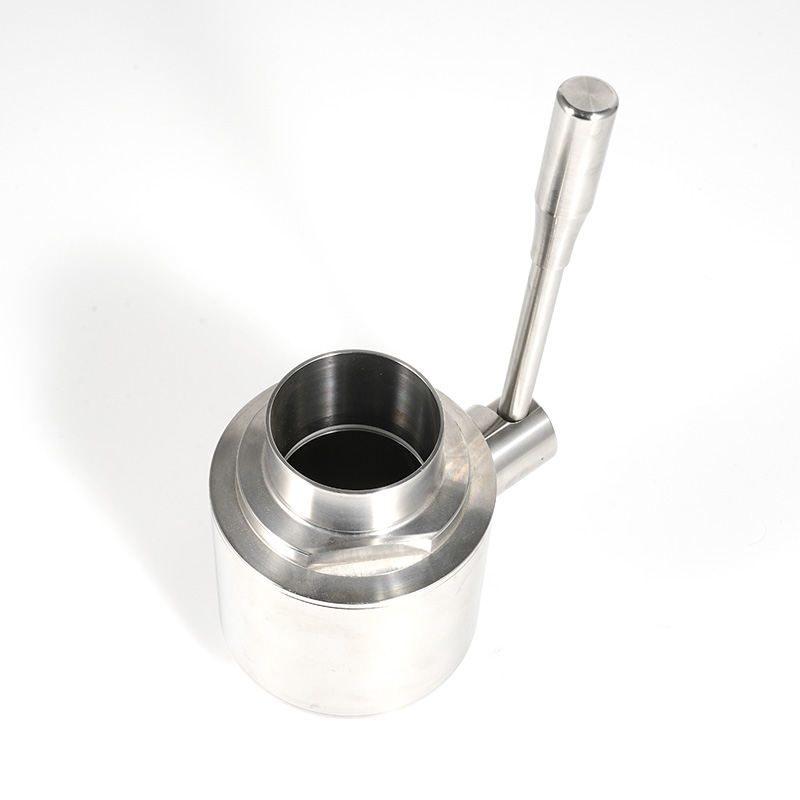

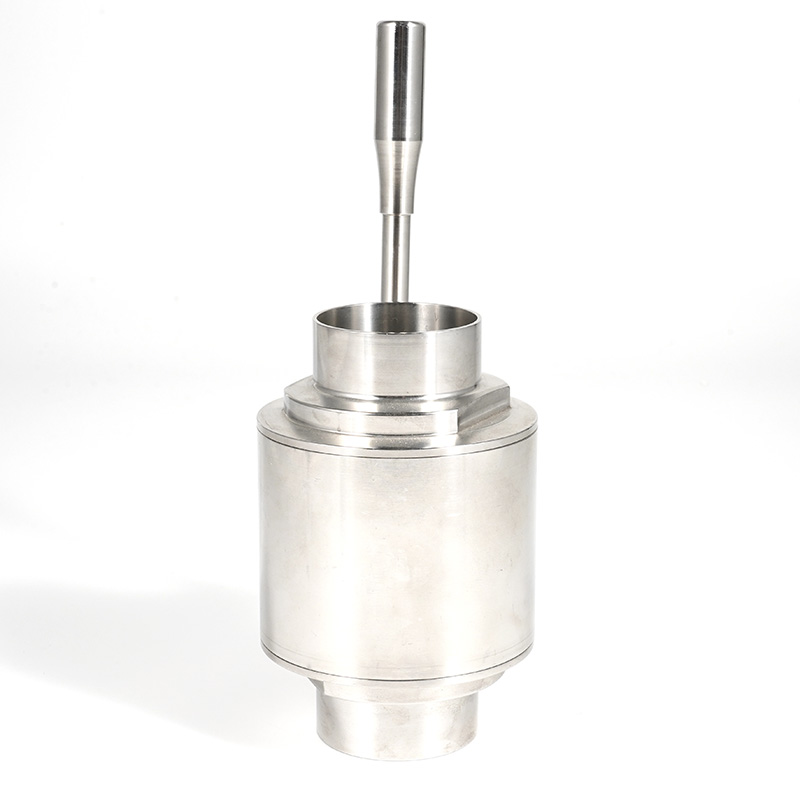

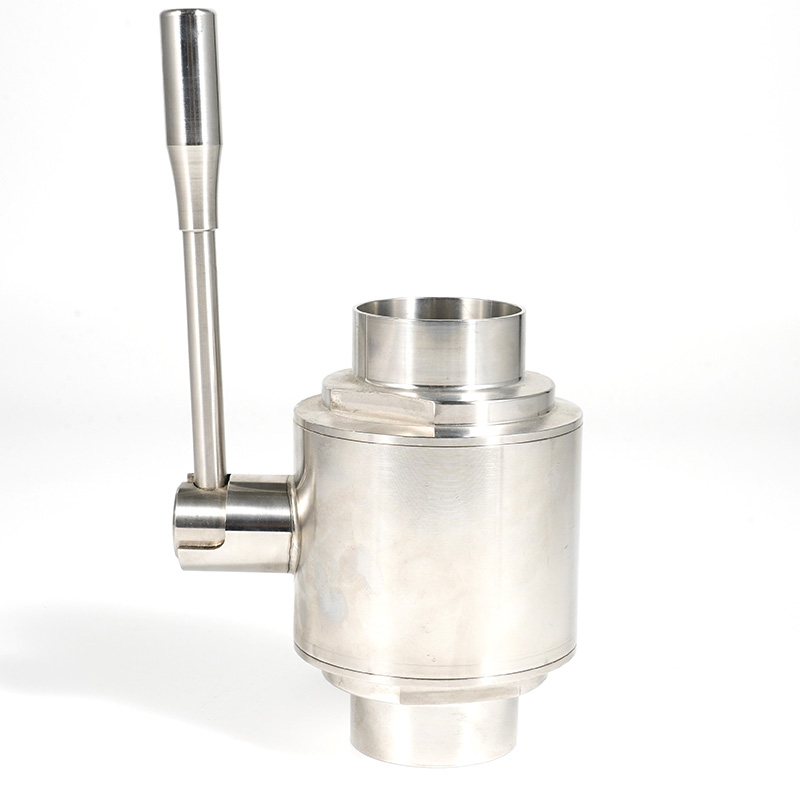

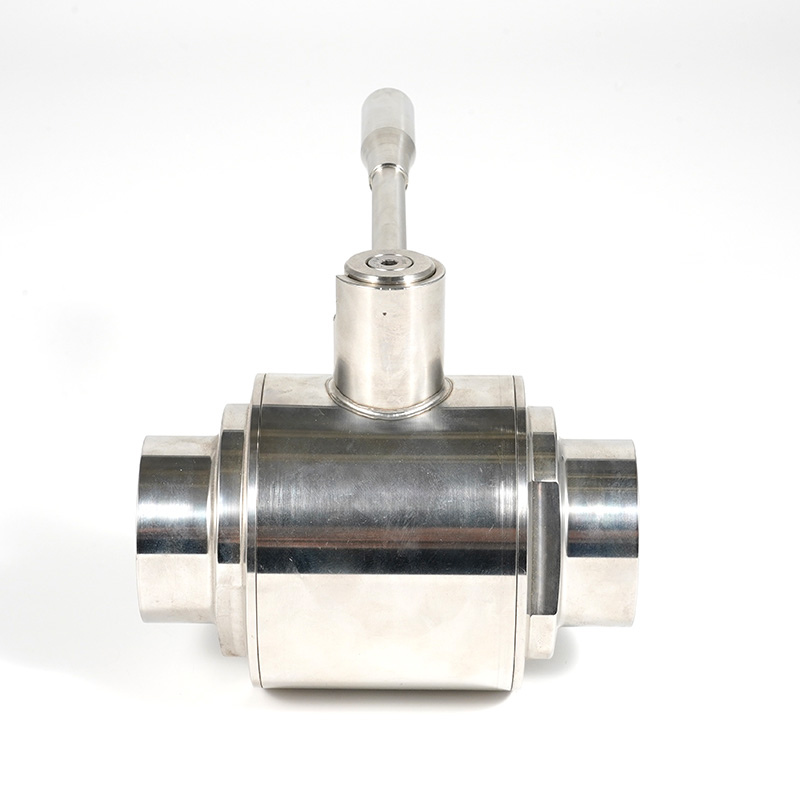

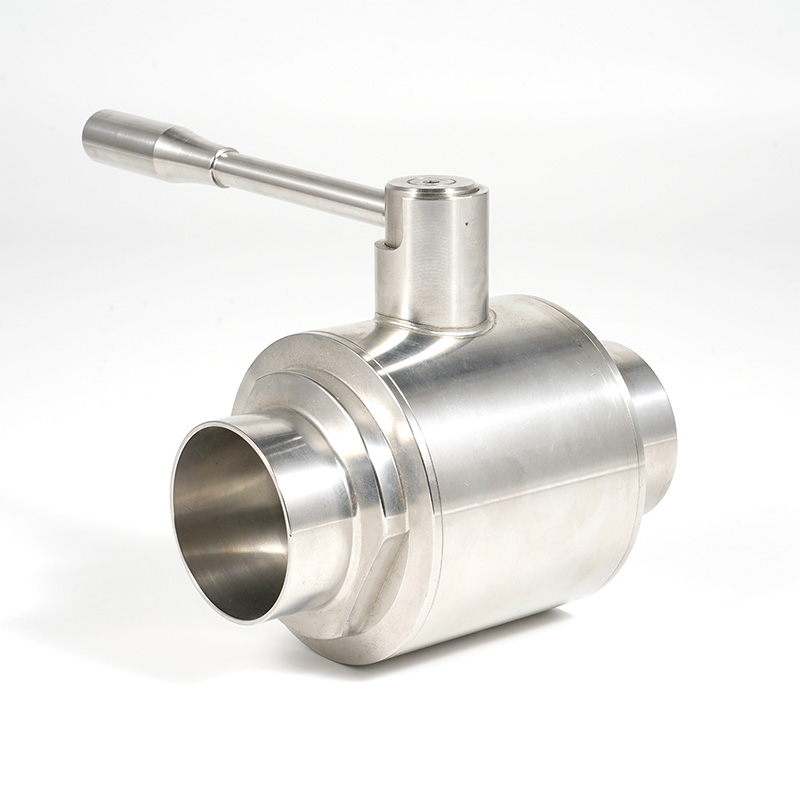

卫生级手动SS304/SS316L食品级焊接直通球阀 3A/DIN/SMS 不锈钢拉式手柄焊接直通球阀

型号:VFM01

商品编号:VFM01

端部连接:

操作方式:

材质:

垫片材料:

尺寸.:

电磁阀:

限位开关盒:

应用

VFM系列采用全包覆式或腔体填充PTFE，是一种卫生级球阀，采用焊接/三卡箍/外螺纹连接方式，广泛用于食品饮料加工、酿造、炼油、化妆品、制药和化工行业，用于控制介质流量。

材料

材料：AISI-304

尺寸：3/4英寸

密封材料：硅胶、EPDM、PTFE

设计特点

• 免维护

• 小巧便携

• 操作扭矩小

• 垫圈符合 PTFE FDA 177.2600 标准

• 手柄可以安装在阀体侧面，不受流向影响

• 可与气动和电动执行器配套使用

• 阀门类型：一体式、两片式、三片式、蝶阀球阀

• 磁芯类型：T型、L型、直芯型

• 材质：AISI304、316L

技术规格

• 可选尺寸：1/2" - 4"，DN15-DN100

• 最大压力：10巴（147磅/平方英寸）

• 温度范围：14 ~ 248°F (-10 ~ 120°C)，EPDM

• 端部连接方式：卫生级卡箍、对接焊接、螺纹连接、法兰连接、工字钢连接或其他按需提供的连接方式

• 内表面抛光：Ra 32μin (0.8μm)；外表面抛光：CNC加工

• 气动执行器的供气压力：70 ~ 115psi

焊接直通球阀

型号	尺寸	D	下	L	H	H1
VFM01WH1SX51050NN	1/2英寸	12.7	9.4	76	103	43.5
VFM01WH1SX51075NN	3/4英寸	19.1	15.8	76	103	47.5
VFM01WH1SX51100NN	1英寸	25.4	22.1	100	127	57
VFM01WH1SX51150NN	1 1/2英寸	38.1	34.8	115	127	64.5
VFM01WH1SX51200NN	2英寸	50.8	47.5	134	154	86
VFM01WH1SX51250NN	2 1/2 英寸	63.5	60.2	155	170	98
VFM01WH1SX51300NN	3英寸	76.2	72.9	168	257	146
VFM01WH1SX51400NN	4英寸	101.6	97.6	222	257	127
VFM01WH1SX52015NN	DN15	18	15	76	87	47.5
VFM01WH1SX52020NN	DN20	22	19	76	103	47.5
VFM01WH1SX52025NN	DN25	28	25	100	127	57
VFM01WH1SX52040NN	DN40	41	38	115	127	64.5
VFM01WH1SX52050NN	DN50	52	49	134	154	86
VFM01WH1SX52065NN	DN65	70	66	155	170	98
VFM01WH1SX52080NN	DN80	85	81	168	257	127
VFM01WH1SX52100NN	DN100	104	100	222	257	146

卡箍直通球阀

型号	尺寸	D	下	L	H	H1
VFM01CH1SX51050NN	1/2英寸	25.2	9.4	76	103	43.5
VFM01CH1SX51075NN	3/4英寸	25.2	15.8	76	103	47.5
VFM01CH1SX51100NN	1英寸	50.5	22.1	100	127	57
VFM01CH1SX51150NN	1 1/2英寸	50.5	34.8	115	127	64.5
VFM01CH1SX51200NN	2英寸	64	47.5	134	154	86
VFM01CH1SX51250NN	2 1/2 英寸	77.5	60.2	155	170	98
VFM01CH1SX51300NN	3英寸	91	72.9	168	257	146
VFM01CH1SX51400NN	4英寸	119	97.6	222	257	127
VFM01CH1SX52015NN	DN15	34	15	76	87	47.5
VFM01CH1SX52020NN	DN20	34	19	76	103	47.5
VFM01CH1SX52025NN	DN25	50.5	25	100	127	57
VFM01CH1SX52040NN	DN40	50.5	38	115	127	64.5
VFM01CH1SX52050NN	DN50	64	49	134	154	86
VFM01CH1SX52065NN	DN65	91	66	155	170	98
VFM01CH1SX52080NN	DN80	106	81	168	257	127
VFM01CH1SX52100NN	DN100	119	100	222	257	146

DIN外螺纹直通球阀

型号	尺寸	G/RD	下	L	H	H1
VFM01MH1SX52010NN	DN10	RD28*1/8	10	76	103	43.5
VFM01MH1SX52015NN	DN15	RD34*1/8	15	76	103	47.5
VFM01MH1SX52020NN	DN20	RD44*1/6	19	76	103	47.5
VFM01MH1SX52025NN	DN25	RD52*1/6	25	100	127	57
VFM01MH1SX52040NN	DN40	RD65*1/6	38	115	127	64.5
VFM01MH1SX52050NN	DN50	RD78*1/6	49	134	154	86
VFM01MH1SX52065NN	DN65	RD95*1/6	66	155	170	98
VFM01MH1SX52080NN	DN80	RD110*1/4	81	168	257	127
VFM01MH1SX52100NN	DN100	RD130*1/4	100	222	257	146

SMS 外螺纹直通球阀

型号	尺寸	G/RD	下	L	H	H1
VFM01MH1SX53050NN	1/2英寸	RD28*1/8	9.4	76	103	43.5
VFM01MH1SX53075NN	3/4英寸	RD36*1/8	15.8	76	103	47.5
VFM01MH1SX53100NN	1英寸	RD40*1/6	22.1	100	127	57
VFM01MH1SX53150NN	1 1/2英寸	RD60*1/6	34.8	115	127	64.5
VFM01MH1SX53200NN	2英寸	RD70*1/6	47.5	134	154	86
VFM01MH1SX53250NN	2 1/2 英寸	RD85*1/6	60	155	170	98
VFM01MH1SX53300NN	3英寸	RD98*1/4	72.9	168	257	127
VFM01MH1SX53400NN	4英寸	RD125*1/4	97.6	222	257	146
