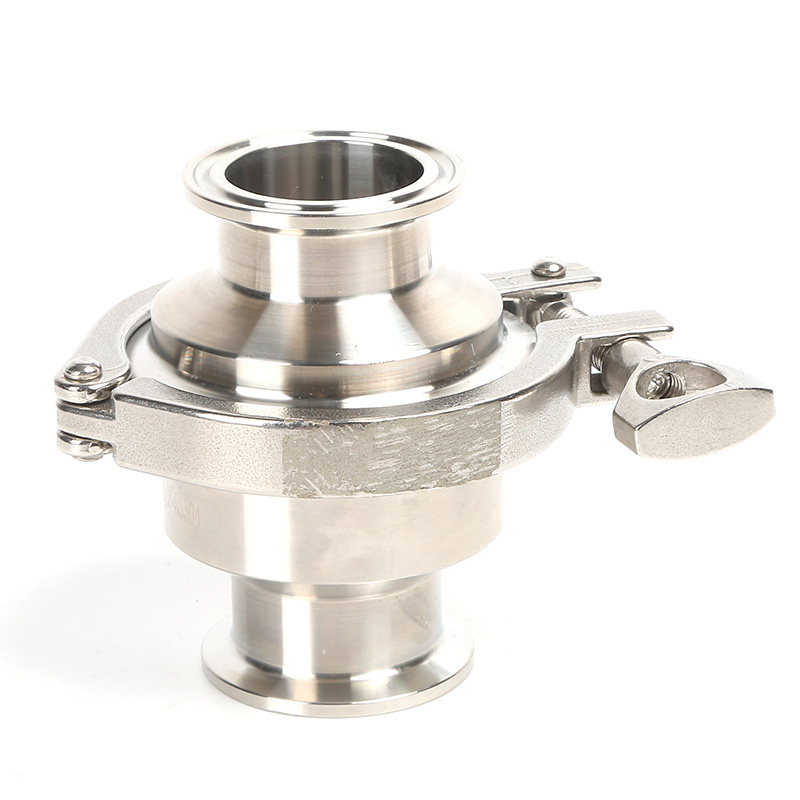

概念

VCN系列止回阀，又称“单向阀”，设计用于工艺管道装置中，以防止流体倒流。VCN系列为弹簧式止回阀，具有不同的连接端。

工作原理

当阀芯下方的压力超过阀芯上方的压力和弹簧力时，止回阀打开。当压力平衡后，阀门关闭。

材料

• 材料：AISI-304 或 AISI-316L

• 标准垫片材料：符合FDA 21CFR177.2600标准的EPDM

选项

• O 形圈和垫圈可以是硅胶或氟橡胶，均符合 FDA 21CFR177.2600 标准。

• 端部连接方式：对接焊、卡箍、公头、螺母、衬套或法兰或其他方式（根据要求）。

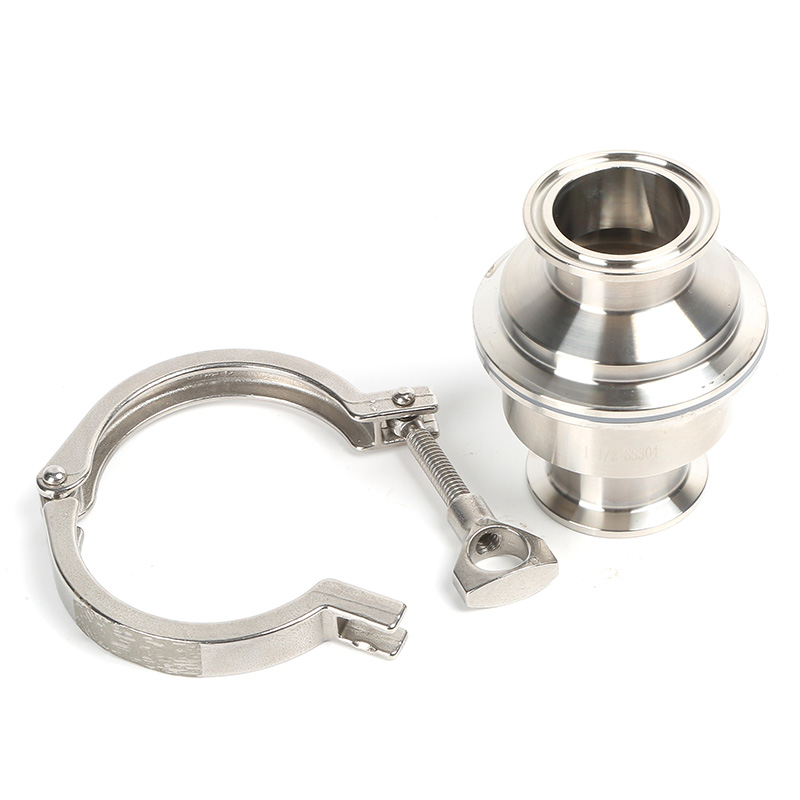

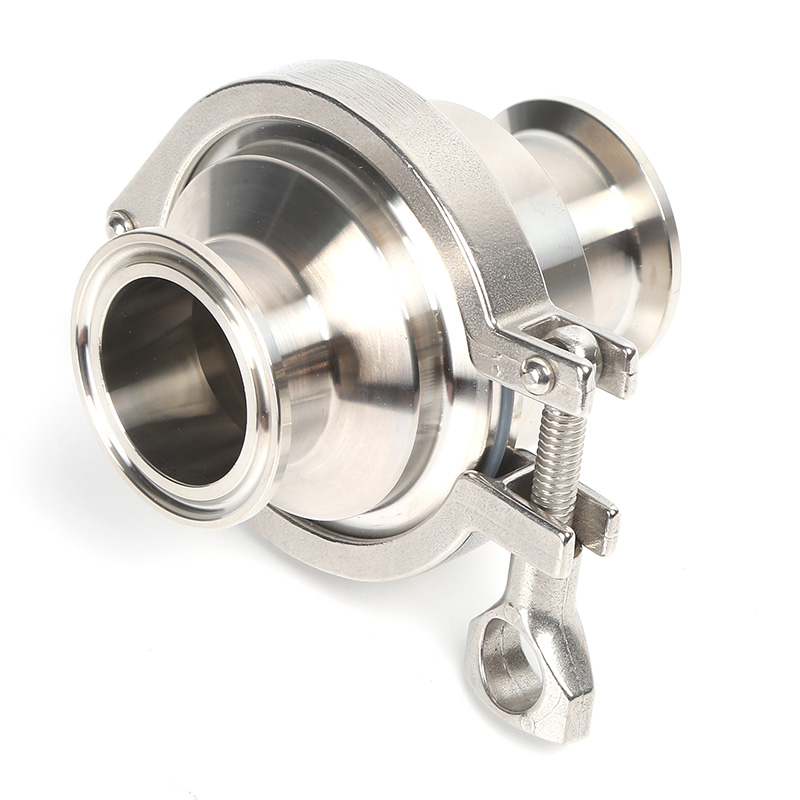

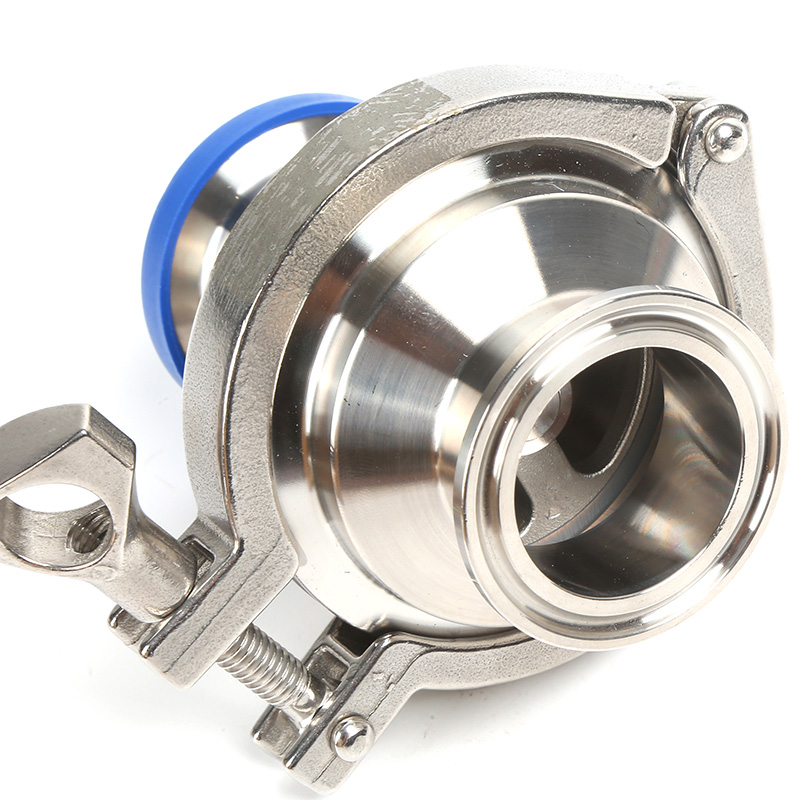

设计特点

不锈钢阀体确保表面光滑无孔，结构尺寸稳定。阀体由两部分组成，通过标准卡箍组装，并用标准垫片密封。下阀体的自排空设计便于冲洗产品。不锈钢阀瓣的肋状结构可承受重压冲击，最大限度地降低流阻，并起到导向阀芯的作用。所有阀座和密封件均采用FDA认证的材料制成。

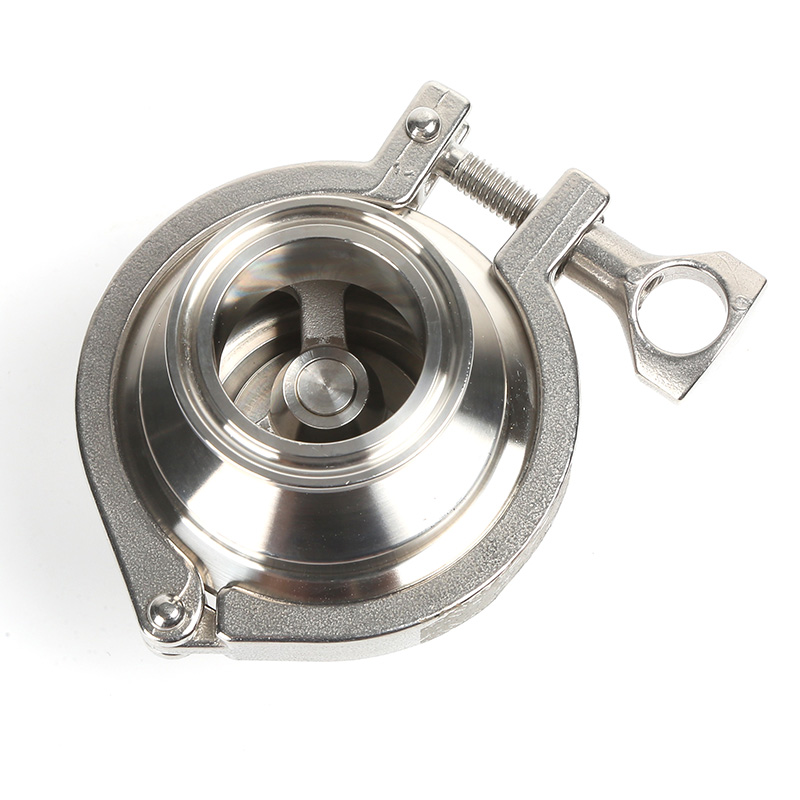

上图显示的是默认配置。也允许水平安装。阀门的四个导向腿确保良好的对准。

技术规格

• 最大压力：10巴（145磅/平方英寸）

• 开启压力：0.3巴（DN25）、0.2巴（DN32-40）、0.1巴（DN50-100）。开启压力可根据客户要求设定。

  • 工作温度：-10 ~ 120°C (14 ~ 248°F)，EPDM

    技术数据
    金属材料	与产品组件接触	304/316L（1.4301/1.4404）锻造	可提供材料检验报告
    	材料与产品部件无接触	304/316L(1.4301/202)
    密封材料	标准	EPDM	采用符合FDA117.2600标准的入口密封材料。
    	选项
    压力	工作压力	0-10巴
    温度	工作温度	VMQ：（-50~+180℃）EPDM：（-20~+135℃）FPM：（-30~+230℃）
    	灭菌温度	150℃（最长20分钟）
    表面处理	内部表面处理	Ra≥0.4-0.8μm
    	表面处理	Ra≥0.8-1.6μm
    联系	直径焊接	焊接连接：DIN 11850-2 与 11850-1/SMS/3A/ISO 系列等
    	连接方式：焊接、卡箍、公母法兰等
    止回阀的容积流量：单位时间内流过阀门的流体横截面积。		流量：立方米/小时（ m³ /h）详细技术数据，请参考（图表）。

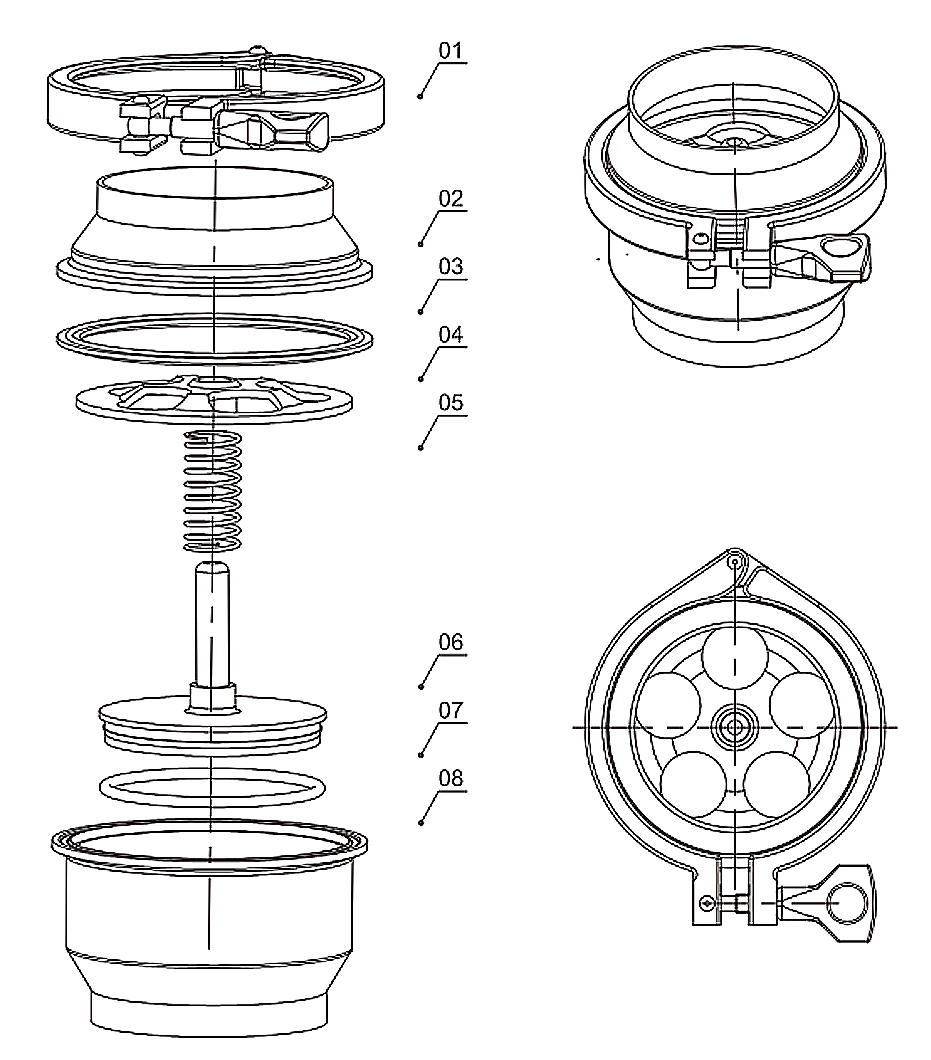

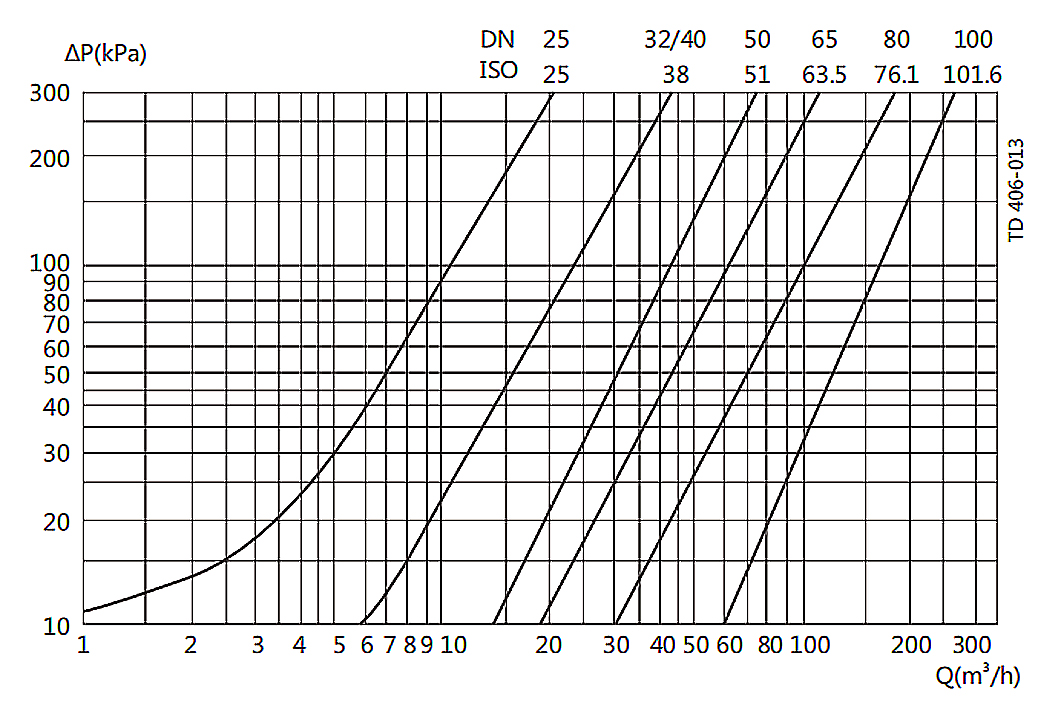

    性能曲线爆炸图

  • 	不	描述
    	1	重型夹具
    	2	阀盖
    	3	身体密封
    	4	光盘
    	5	春天
    	6	气门杆
    	7	座圈密封
    	8	阀体

    焊接止回阀

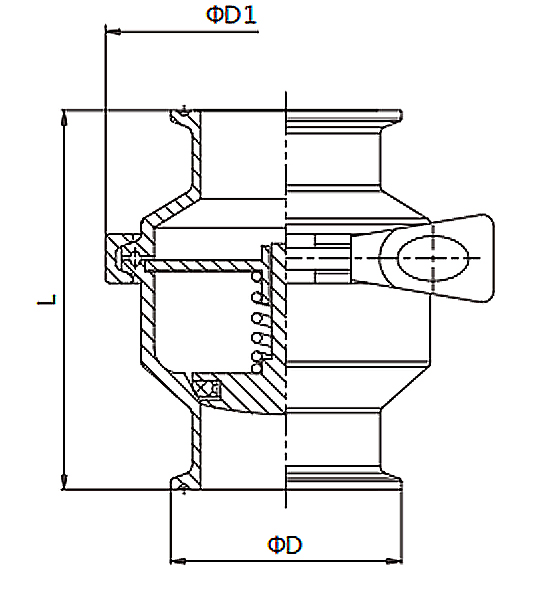

    	型号	尺寸	L	D	D1
    	VCN01WXX1075	3/4英寸	54	19.1	54
    	VCN01WXX1100	1英寸	71	25.4	87
    	VCN01WXX1125	1 1/4英寸	70	31.8	87
    	VCN01WXX1150	1 1/2英寸	70	38.1	87
    	VCN01WXX1175	45	80	45	100
    	VCN01WXX1200	2英寸	80	50.8	100
    	VCN01WXX1225	57	90	57	100
    	VCN01WXX1250	2½英寸	90	63.5	115
    	VCN01WXX1300	3英寸	100	76.2	128
    	VCN01WXX1350	3½英寸	100	89	128
    	VCN01WXX1400	4英寸	106	101.6	164
    	VCN01WXX2015	DN15	54	18	54
    	VCN01WXX2020	DN20	54	22	54
    	VCN01WXX2025	DN25	71	28	87
    	VCN01WXX2032	DN32	70	34	87
    	VCN01WXX2040	DN40	70	40	87
    	VCN01WXX2050	DN50	80	52	100
    	VCN01WXX2065	DN65	90	70	115
    	VCN01WXX2080	DN80	100	85	128
    	VCN01WXX2100	DN100	106	104	164

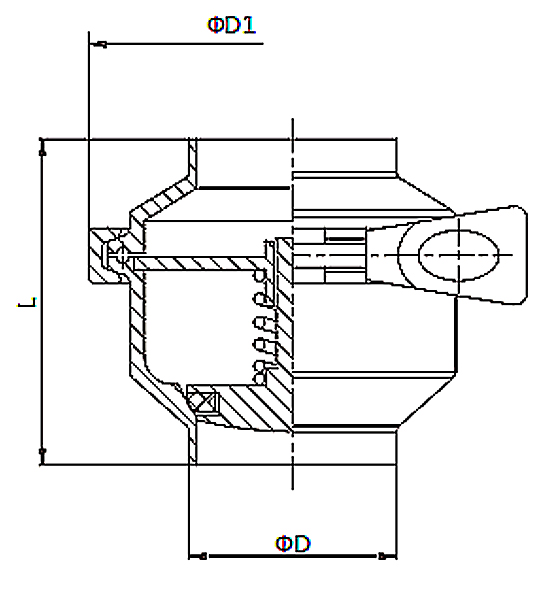

  • 卡箍止回阀

    	型号	尺寸	L	D	D1
    	VCN01CXX1050	1/2英寸	64	25.2	54
    	VCN01CXX1075	3/4英寸	64	25.2	54
    	VCN01CXX1100	1英寸	96	50.5	87
    	VCN01CXX1125	1 1/4英寸	95	50.5	87
    	VCN01CXX1150	1 1/2英寸	95	50.5	87
    	VCN01CXX1200	2英寸	105	64	100
    	VCN01CXX1250	2½英寸	115	77.5	115
    	VCN01CXX1300	3英寸	124	91	128
    	VCN01CXX1400	4英寸	137	119	164
    	VCN01CXX2015	DN15	64	34	54
    	VCN01CXX2020	DN20	64	34	54
    	VCN01CXX2025	DN25	114	50.5	87
    	VCN01CXX2032	DN32	113	50.5	87
    	VCN01CXX2040	DN40	113	50.5	87
    	VCN01CXX2050	DN50	128	64	100
    	VCN01CXX2065	DN65	146	91	115
    	VCN01CXX2080	DN80	156	106	128
    	VCN01CXX2100	DN100	162	119	164

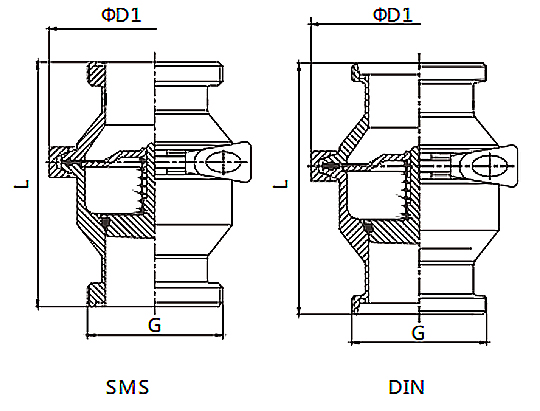

  • 螺纹止回阀

    	型号	尺寸	L	D	D1
    	VCN33XX1075	3/4英寸	92	RD34*1/8"	54
    	VCN33XX1100	1英寸	109	RD40*1/6"	87
    	VCN33XX1125	1 1/4英寸	116	RD48*1/6"	87
    	VCN33XX1150	1 1/2英寸	116	RD60*1/6"	87
    	VCN33XX1200	2英寸	126	RD70*1/6"	100
    	VCN33XX1250	2½英寸	144	RD85*1/6"	115
    	VCN33XX1300	3英寸	154	RD95*1/6"	128
    	VCN33XX1400	4英寸	176	RD132*1/6"	164
    	VCN33XX2015	DN15	88	RD34*1/8"	54
    	VCN33XX2020	DN20	92	RD44*1/6"	54
    	VCN33XX2025	DN25	115	RD52*1/6"	87
    	VCN33XX2032	DN32	116	RD58*1/6"	87
    	VCN33XX2040	DN40	112	RD65*1/6"	87
    	VCN33XX2050	DN50	124	RD78*1/6"	100
    	VCN33XX2065	DN65	140	RD95*1/6"	115
    	VCN33XX2080	DN80	150	RD110*1/4"	128
    	VCN33XX2100	DN100	166	RD130*1/4"	164
