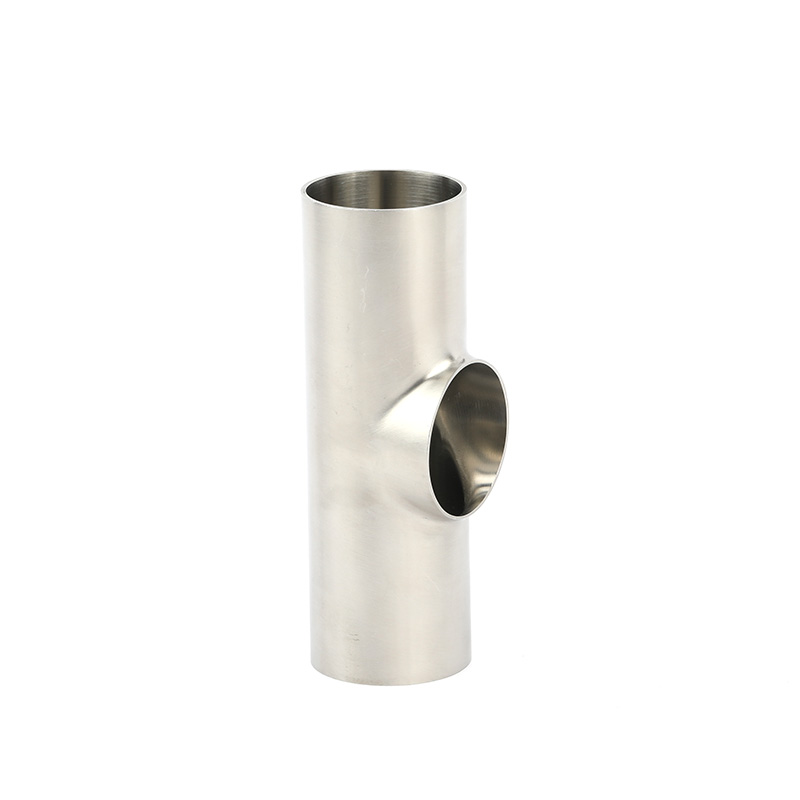

AS 等径三通卫生级 SS304 SS316L 长焊接三通不锈钢 AS 三通食品级短出口

型号:FEW

商品编号:FEW

型号:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

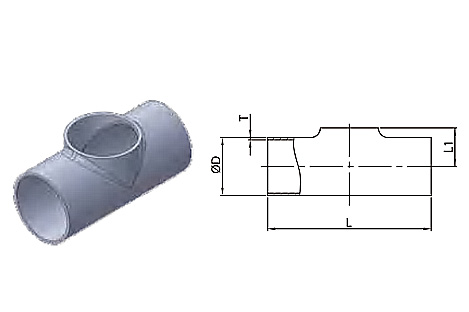

AS Equal Tee Short

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FTW018050	1/2英寸	12.7	38.2	19.1	1.6
FTW018075	3/4英寸	19.05	57.2	28.6	1.6
FTW018100	1英寸	25.4	76.2	38.1	1.6
FTW018125	1¼英寸	31.8	95.4	47.7	1.6
FTW018150	1.5英寸	38.1	114.4	57.2	1.6
FTW018200	2英寸	50.8	152.4	76.2	1.6
FTW018250	2.5英寸	63.5	190.6	95	1.6
FTW018300	3英寸	76.2	228.6	114.3	1.6
FTW018400	4英寸	101.6	304.8	152.4	2

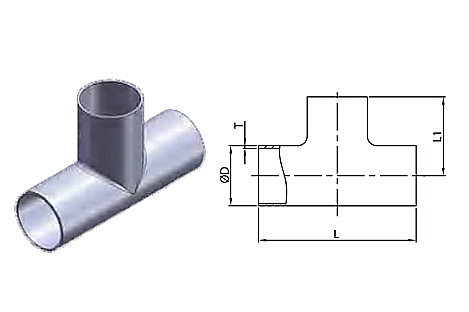

AS 等长

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FTW028050	1/2英寸	12.7	98.2	49.1	1.6
FTW028075	3/4英寸	19.05	117.2	58.6	1.6
FTW028100	1英寸	25.4	136.2	68.1	1.6
FTW028125	1¼英寸	31.8	155.4	77.7	1.6
FTW028150	1.5英寸	38.1	174	87	1.6
FTW028200	2英寸	50.8	212.4	106.2	1.6
FTW028250	2.5英寸	63.5	250	125	1.6
FTW028300	3英寸	76.2	288.4	144.2	1.6
FTW028400	4英寸	101.6	364.8	182.4	2
