SS304 SS316L 7MP 卡箍三通不锈钢卫生级 3A 食品级卡箍接头 3A 三通卡箍

型号:FT

商品编号:FT

端部连接:

型号:

尺寸.:

材质:

表面处理:

应用

焊接管件用于可进行原位清洗 (CIP) 且无需从系统中拆卸的永久性安装工艺管道和设备。焊接管件的公称管径范围为 1/2 英寸至 8 英寸，材质为 T304 和 T316L。1/2 英寸至 3 英寸尺寸的管壁厚度均为 0.065 英寸（16 号钢）。4 英寸尺寸的管壁厚度为 0.083 英寸（14 号钢），6 英寸和 8 英寸尺寸的管壁厚度为 0.109 英寸（12 号钢）。

材料

主体：AISI-304 和 AISI-316L

标准设计

标准：DIN11850/DIN11852、SMS、ISO/IDF、BS/AS、ASME BPE
端部连接方式：焊接或三卡箍连接
可选尺寸：1/2"-8" 或 DN10-DN200

图纸标签上的详细规格

7MP 卡箍三通

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FTC021050	1/2英寸	12.7	25.2	60.3	145
FTC021075	3/4英寸	19.05	25.2	60.3	145
FTC021100	1英寸	25.4	50.5	60.3	305
FTC021125	1¼英寸	31.8	50.5	60.4	308
FTC021150	1½英寸	38.1	50.5	69.9	310
FTC021200	2英寸	50.8	64	88.9	510
FTC021250	2½英寸	63.5	77.5	88.9	725
FTC021300	3英寸	76.2	91	95.3	845
FTC021400	4英寸	101.6	119	114.3	1770
FTC021500	5英寸	127	167	149.2	4470
FTC021600	6英寸	152.4	167	165.1	4550
FTC021600	8英寸	203.2	217	200	4570

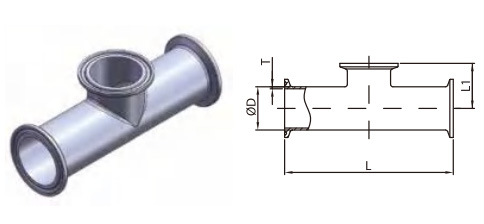

3A 长夹三通带短出口

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FTC041100	1英寸	25.4	120.6	28.7	1.65
FTC041150	1½英寸	38.1	139.8	34.7	1.65
FTC041200	2英寸	50.8	177.8	41.7	1.65
FTC041250	2½英寸	63.5	177.8	47.7	1.65
FTC041300	3英寸	76.2	190.6	53.7	1.65
FTC041400	4英寸	101.6	228.6	69.9	2.1

7WWW Tee Short

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FTW011050	1/2英寸	12.7	19.05	1.65	40
FTW011075	3/4英寸	19.05	28.6	1.65	50
FTW011100	1英寸	25.4	28.6	1.65	80
FTW011150	1½英寸	38.1	42	1.65	100
FTW011200	2英寸	50.8	52.3	1.65	240
FTW011250	2½英寸	63.5	59.5	1.65	330
FTW011300	3英寸	76.2	65.9	1.65	450
FTW011400	4英寸	101.6	87.3	2.11	1000
FTW011500	5英寸	127	127	2.77
FTW011600	6英寸	152.4	127	2.77

7WWWL 长发球台

型号	尺寸	直径/毫米	升/毫米	T/mm	NW/g。
FTW021050	1/2英寸	12.7	47.6	1.65	59
FTW021075	3/4英寸	19.05	47.6	1.65	80
FTW021100	1英寸	25.4	47.6	1.65	113
FTW021150	1½英寸	38.1	57.2	1.65	205
FTW021200	2英寸	50.8	76.2	1.65	360
FTW021250	2½英寸	63.5	76.2	1.65	450
FTW021300	3英寸	76.2	82.6	1.65	565
FTW021400	4英寸	101.6	98.4	2.11	1000
FTW021500	5英寸	127	142.9	2.77
FTW021600	6英寸	152.4	142.9	2.77
FTW021800	8	203.2	177.8	3.05
FTW0211000	10	254	215.9	3.05
FTW0211200	12英寸	304.8	254	30.5

7WWO 短三通，无直端

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FTW031100	1英寸	25.4	57.2	16	1.65
FTW031150	1½英寸	38.1	84	22	1.65
FTW031200	2英寸	50.8	104.6	29	1.65
FTW031250	2½英寸	63.5	119	35	1.65
FTW031300	3英寸	76.2	131.8	41	1.65
FTW031400	4英寸	101.6	174.6	54	2.11

7WO 长三通，无直端

型号	尺寸	直径/毫米	升/毫米	L1/mm	T/mm	NW/g。
FTW041050	1/2英寸	12.7	95.2	9.35	1.65
FTW041075	3/4英寸	19.05	95.2	12.5	1.65
FTW041100	1英寸	25.4	95.2	16	1.65
FTW041150	1½英寸	38.1	114.4	22	1.65
FTW041200	2英寸	50.8	152.4	29	1.65
FTW041250	2½英寸	63.5	152.4	35	1.65
FTW041300	3英寸	76.2	165.2	41	1.65
FTW041400	4英寸	101.6	196.8	54	2.11
