快装吹气止回阀卫生级 SS316L 不锈钢卡箍式吹气止回阀 3A内螺纹连接卡箍式单向阀 3寸吹气式逆止阀

概念

VCA 空气吹扫止回阀设计用于排出管路中的产品或 CIP 清洗液，以及对储罐和其他容器中的产品进行空气搅拌。它还有助于保护管道免受腐蚀——管路的空气干燥有利于形成保护性氧化膜。

工作原理

过滤后的空气进入适配器 (A)，并对阀塞组件 (B) 施加压力，使其向前移动并脱离阀座。过滤后的空气穿过阀门并绕过阀塞组件 (B) 进入管道或储罐。当进入适配器 (A) 的气压关闭时，阀塞组件在复位弹簧的作用下返回到常闭位置，从而防止任何产品或 CIP 清洗液回流。

设计与功能

·气动止回阀可以水平或垂直安装在任何位置。

·故障安全操作——通过简单的气动开启、弹簧关闭操作防止产品或CIP清洗液回流。

·易于组装/拆卸 – 三夹连接可快速拆卸和组装，以便更换过滤介质、清洁或检查。

·远程控制——可通过控制阀门的供气量进行远程控制。

·坚固耐用——标配316型不锈钢。球形塞组件采用粘合EPDM橡胶制成。

·可选择快速接头、1”软管倒钩或3/8”、“1/2”内螺纹NPT气管接头。

技术数据

温度范围：-0°C 至 +121°C

气压：最低 1 巴

材料

与液体接触的钢制部件：SS316L

其他钢制部件：SS304

湿密封件：符合FDA 177.2600标准的EPDM

其他密封件：FPM 符合 FDA 177.2600 标准

多种适配器可供选择

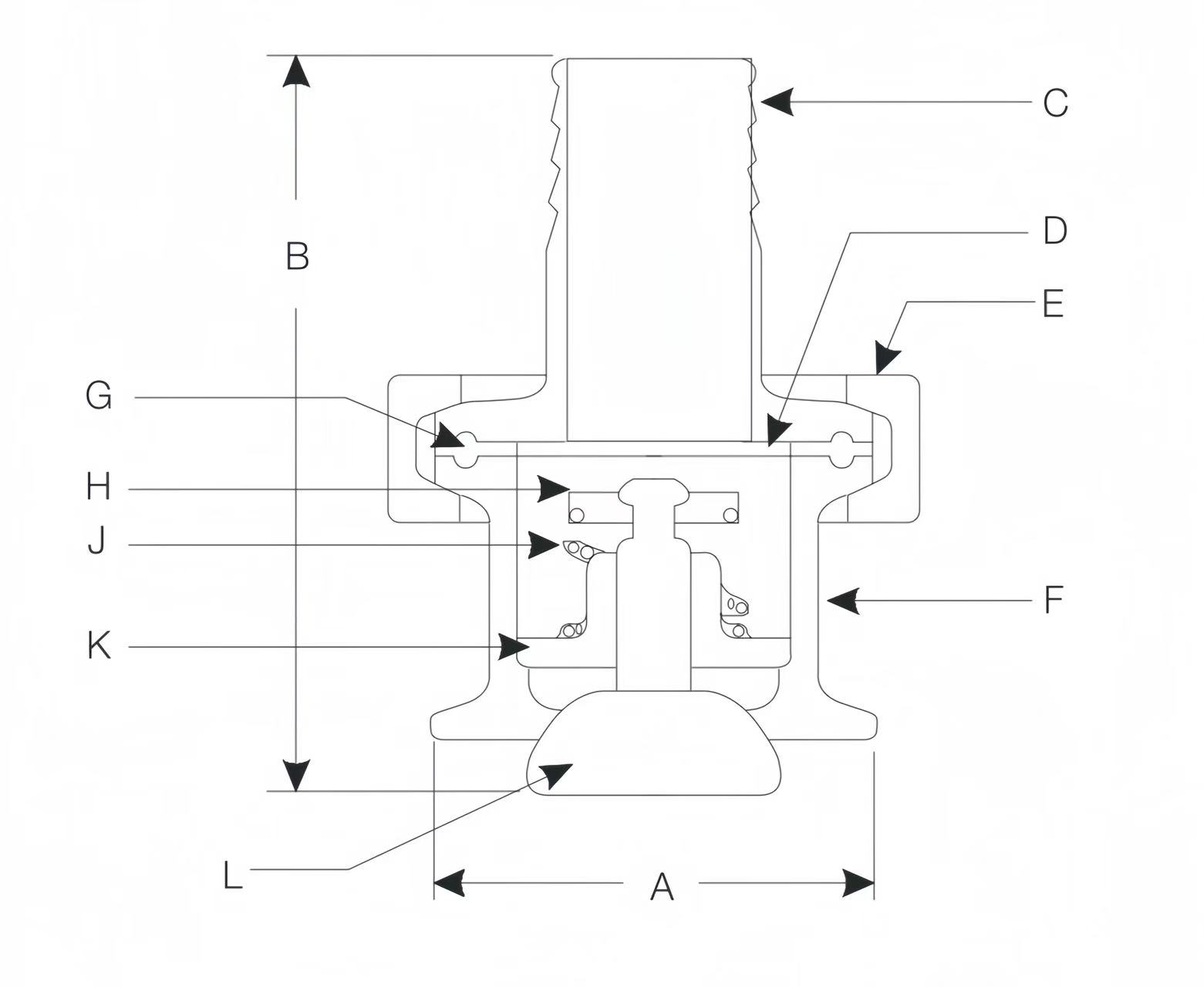

尺寸（英寸）

• 	不	描述
  	C	适配器
  	D	滤盘
  	E	夹钳
  	F	阀门坏了
  	G	穿孔圆盘
  	H	垫圈
  	J	春天
  	K	茎杆指南
  	L	插头组件

  焊接止回阀

  型号	尺寸	一个	B
  			“A”适配器	“B”适配器	“C”适配器
  VCA2A621150	1 1/2英寸	50.5	63.5	123.8	50.8
  VCA2A621200	2英寸	64	63.5	123.8	50.8
  VCA2A621250	2½英寸	77.5	63.5	123.8	50.8
  VCA2A621300	3英寸	91	63.5	123.8	50.8
  VCA2A621400	4英寸	119	63.5	123.8	50.8
